Pompe péristaltique WMP1 Pompe péristaltique OEM

La plus petite pompe péristaltique OEM du monde.

Malgré sa hauteur de boîtier de seulement 38 mm, la pompe péristaltique WPM1 OEM peut être utilisée dans une large gamme d'applications. De nouveaux matériaux sont utilisés pour obtenir une durabilité maximale.

Convient à différentes applications dans les domaines industriels, pour les applications de laboratoire, les applications sous pression ainsi que dans diverses petites installations et appareils.

Caractéristiques de la pompe WPM1 :

- Conception très compacte
- Débit : 0 - 121 ml/min
- Disponible en 10 variations de couleurs
- Différents types de moteurs disponibles

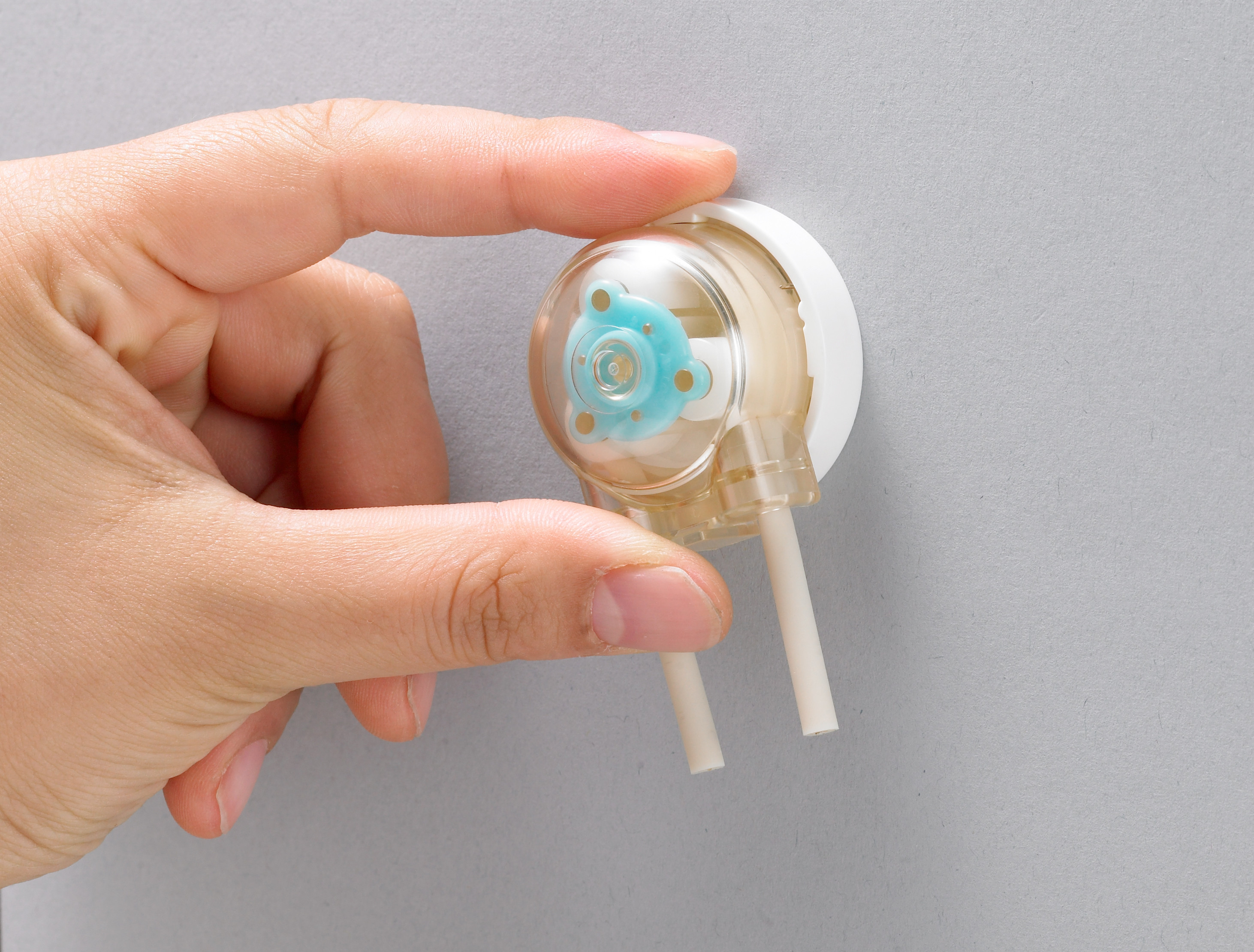

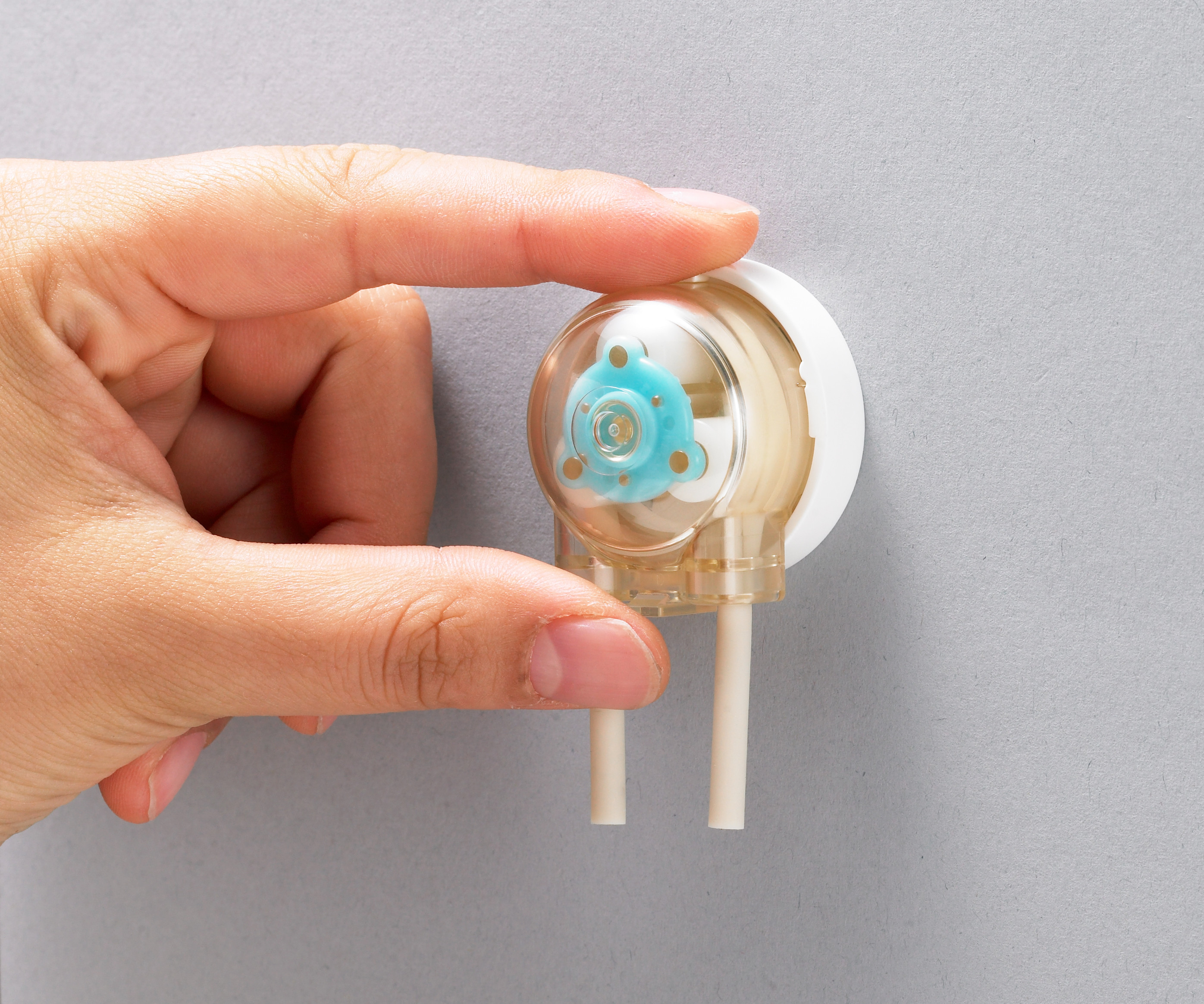

Mécanisme de montage pratique

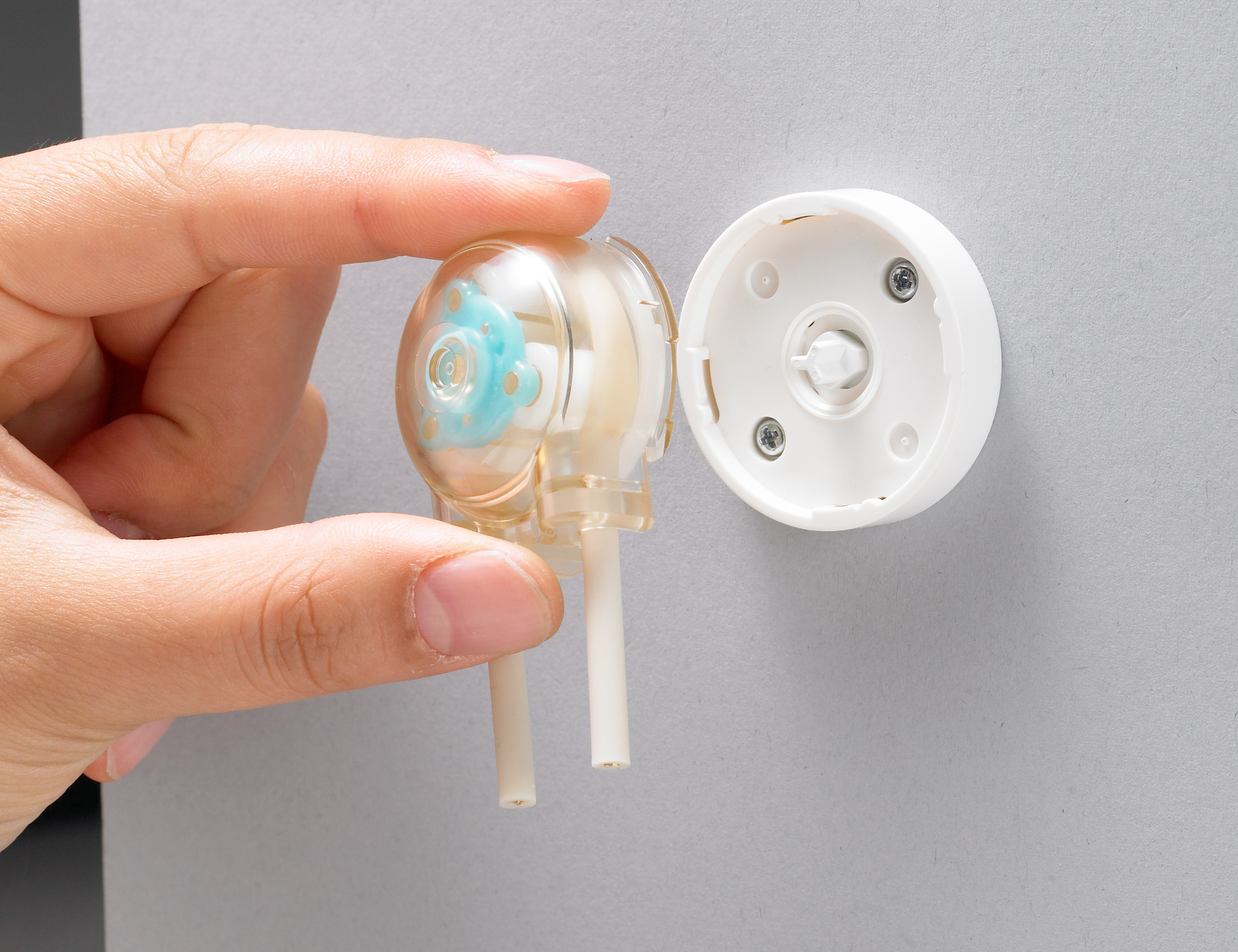

Le boîtier peut être facilement monté et démonté sans l'aide d'outils. Cela signifie que l'entretien, comme le remplacement d'un tuyau, peut également être effectué rapidement.


Spécifications générales

Pompe péristaltique
WPM1
Température du liquide
5 - 50° C
Température ambiante
0 - 50° C (il faut éviter le gel)
Humidité de l'environnement
20 à 80 % d'humidité relative (il faut éviter la condensation)
Max. pression de sortie
0,9 bar (PharMed BPT), 0,8 bar (tuyaux en silicone)
Max. pression d'entrée
-0,9 bar (PharMed BPT), -0,8 bar (tuyaux en silicone)
Matériel (pièces de pompe)
PSU (boîtier/rotor/base), POM (rouleaux, etc.)
Autoclavable
Non
Hauteur d'aspiration
max. 2 m
Certifications et agréments

Moteur à balais

Code moteur

AA

BA

AB

BB

CA

Tension

24V DC

12V DC

24V DC

12V DC

12V DC

Vitesse de la pompe

136 - 434 min-1

126 – 387 min-1

6 – 34 min-1

7 – 31 min-1

96 – 256 min-1

Gamme d'alimentation

12V – 24V

6V – 12V

6V – 24V

4V – 12V

6V – 12V

Max. Courant nominal (consommation électrique)

200 mA

400 mA

100 mA

150 mA

250 mA

Durée de vie

Valeur de référence: 1'500 h

Valeur de référence: 1'000 h


Moteur sans balais

Code Moteur

DB

FB

Rapport de transmission

1:196

1:196

Tension

12V DC (9V - 12V DC)

24V DC (15V – 24V DC)

Vitesse des pompes

20 - 28 min-1

25 - 43 min-1

Consommation de courant

< 200 mA

< 200 mA

Durée de vie

Valeur de référence: 5'000 h


Moteur pas à pas

Code Moteur

EA

Rapport de transmission

1:14

Nombre de phases / type de câblage

2 phases / BI Système polaire

Tension nominale

4,48 V

Courant nominal

0,54 A/Phase

Vitesse des pompes

1 – 150 min-1

Durée de vie

Valeur de référence: 5'000 h

Matière et dimensions des tubes

Diamètre intérieur du tuyau

Ø 1,0 mm

Ø 1,6 mm

Ø 2,0 mm

Ø 2,5 mm

Ø 3,0 mm

Tuyau diamètre extérieur

Ø 3,0 mm

Ø 3,2 mm

Ø 4,0 mm

Ø 4,5 mm

Ø 5,0 mm

Matériau des tuyaux

Code


TYGON 3350/3355

S

-

-

PHARMED BPT

P

FLURAN F-5500-A

F

-

-

-

-

W TUBE

W

-

-


Débit

Diamètre intérieur du tuyau

Ø 1,0 mm

Ø 1,6 mm

Ø 2,0 mm

Ø 2,5 mm

Ø 3,0 mm

Nombre de rouleaux

3

Débit / rotation

0,04 ml

0,09 ml

0,15 ml

0,21 ml

0,28 ml

Sélection des couleurs

Blanc
Bleu
Jaune
Orange
Boîtier bleu
Boîtier jaune
Boîtier rouge
Boîtier vert

Plaque de montage

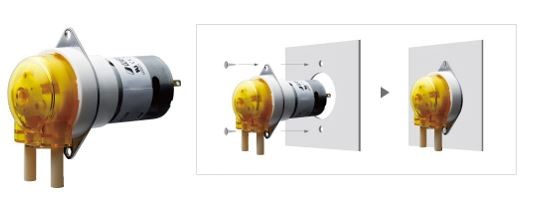

Fixation par vis (Version: P)

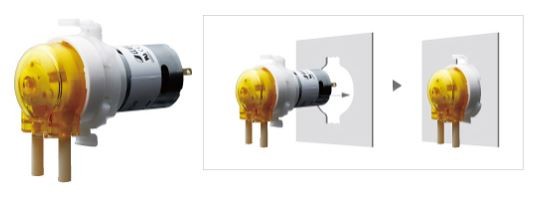

Montage en une seule touche (Version: B)
