Die vielseitigste OEM-Schlauchpumpe im Welco-Sortiment.
Die WP1000 OEM-Schlauchpumpe eignet sich z. B. für Laborgeräte, Waschmaschinen oder Geschirrspüler sowie für die Druckindustrie und die Lebensmittelindustrie. Auch nach der Montage kann allein das Pumpengehäuse um einen Winkel von 90° frei verstellt werden. Dies erhöht die Flexibilität der Konstruktion. Das WP1000 ist in sechs Farbvarianten erhältlich.

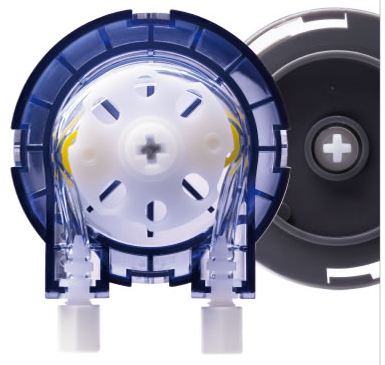

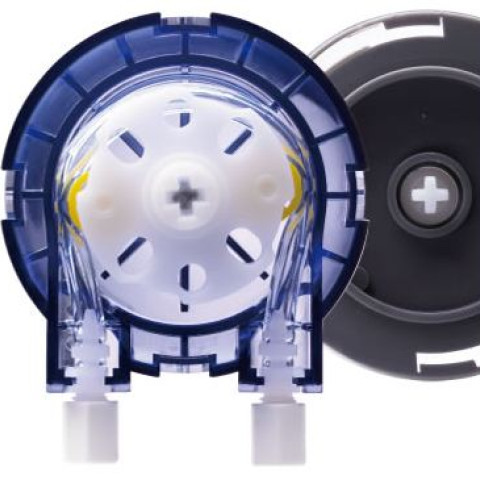

Die WP1000 OEM-Einbaupumpe, ein Massstab für WELCOs Quetsch-Peristaltikpumpen, ist auf funktionale Eleganz und Leistung ausgelegt. Und besticht zudem durch seine werkzeuglose Installation.
Für UV-empfindliche Flüssigkeiten ist der WP1000 mit einem schwarzen Gehäuse erhältlich.
Merkmale der WP1000-Pumpe:
- Flussrate: 0 - 303 ml/min.
- Ausgelegt für kontinuierliche Verschlauchung
- Erhältlich in 6 Farboptionen

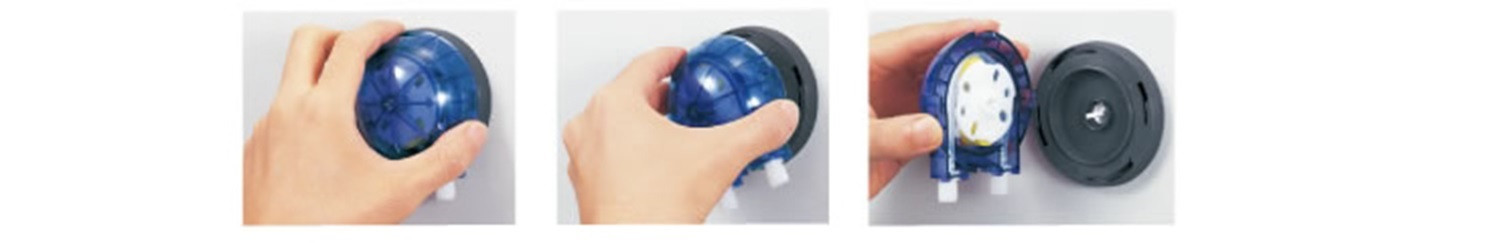

Praktischer Montagemechanismus
Das Gehäuse kann ohne Verwendung von Werkzeugen einfach montiert und entfernt werden. So kann auch eine Wartung wie beispielsweise ein Schlauchaustausch schnell durchgeführt werden.

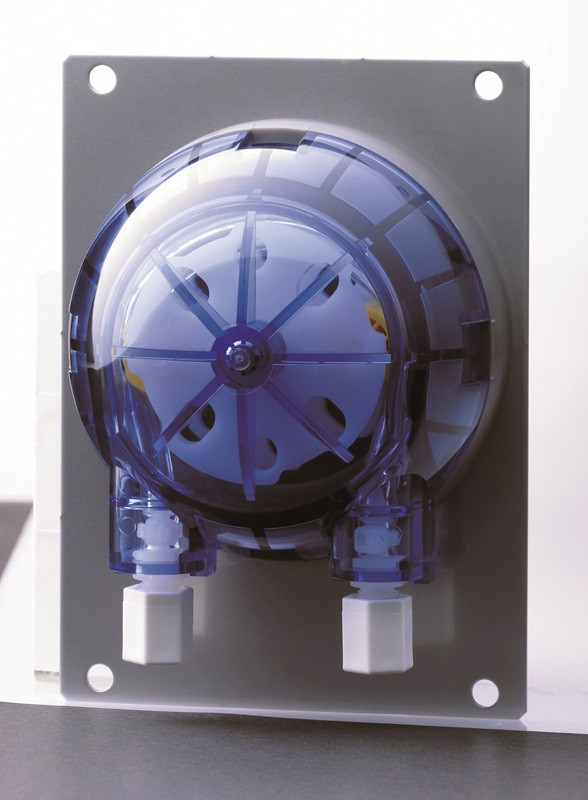

Halterungsblech
Das Halterungsblech ist Optional dazu erhältlich.
Technische Daten
| Schlauchpumpe
|
WP1000
|
| Temperatur Produkt
|
5°- 50° C
|
| Temperatur Umgebung
|
0°- 50° C
|
| Luftfeuchtigkeit Umgebung
|
Nicht kondensierend: <80% bis 31°C, lineare Abnahme bis auf 50% bei 40°C
|
| Ansughöhe
|
max. 2,0 m
|
| Zertifizierungen und Zulassungen
|
 |
Bürstenmotor
| Bürstenmotor 24V DC
|
S |
M |
L |
IG |
ID |
IF |
|
| Drehzahl Pumpe min-1
|
19,5 |
150 |
225 |
19 |
146 |
208 |
|
| Spannungsbereich
|
4V – 24V |
8V – 24V |
|||||
| Max. Nennstrom mA
|
< 200 |
< 300 |
< 450 |
< 200 |
< 350 |
< 450 |
|
| Dauerbetrieb
|
Max. 5 min |
✔ |
|||||
| Drehrichtung
|
UZS und GUZS |
UZS oder GUZS |
|||||
| Lebensdauer
|
1'000 h |
3'000 h |
|||||
| Bürstenmotor 12V DC
|
DS |
DM |
JG |
JD |
JF |
| Drehzahl Pumpe min-1
|
18 |
140 |
16.2 |
145 |
209 |
| Spannungsbereich
|
3V - 12V |
6V - 12V |
|||
| Max. Nennstrom mA
|
< 300 |
< 600 |
< 300 |
< 650 |
< 810 |
| Dauerbetrieb
|
Max. 5 min |
✔ |
|||
| Drehrichtung
|
UZS und GUZS |
UZS oder GUZS |
|||
| Lebensdauer
|
1'000 h |
1'500 – 2'000 h |
|||
Bürstenloser Motor
| Motor Code
|
PM |
PD |
| Getriebeübersetzung
|
1:64 |
1:42 |
| Spannung
|
16 V - 24 V DC |
16 V - 24 V DC |
| Drehzahl Pumpe
|
50 - 70 min-1 (16 V - 24 V DC) |
75 - 110 min-1 (16 V - 24 V DC) |
| Verbrauchsstrom
|
< 300 mA |
< 400 mA |
| Drehrichtung Pumpe | im Uhrzeigersinn | |
| Lebensdauer Motor
|
Richtwert: 5'000 h |
|
Hybrid-Schrittmotor
| Motor Code
|
FB |
BA |
GA |
GD |
|
| Getriebeübersetzung
|
1:64 |
1:8 |
1:8 |
1:42 |
|
| Anzahl Phasen / Beschaltungsart
|
2 Phasen / BI Polar System |
2 Phasen / UNI Polar System |
|||
| Nennspannung
|
1,92 V |
1,76 V |
3,5 V |
||
| Nennstrom
|
0,8 A/Phase |
1,1 A/Phase |
1,2 A/Phase |
||
| Drehzahl Pumpe
|
0 – 20 min-1 |
20 – 150 min-1 |
0 - 29 min-1 |
||
| Lebensdauer
|
Richtwert: 5'000 h |
||||
Schlauchmaterial und -grössen
| Schlauch Innendurchmesser
|
Ø 1,6mm |
Ø 2,4mm |
Ø 3,2mm |
Ø 4,0mm |
|
| Schlauch Wandstärke
|
|
1,6 mm
|
1,6 mm
|
1,6 mm | 1,6 mm |
| Schlauchmaterial
|
Code |
1/16
|
3/32
|
1/8
|
4
|
| TYGON 3350/3355
|
S |
- |
✔ |
✔ |
- |
| TYGON 2001
|
U |
- |
- |
✔ |
- |
| TYGON E-LFL
|
EL |
- |
- |
✔ |
- |
| NORPRENE A-60-F
|
NF |
✔ |
✔ |
✔ |
✔ |
| PHARMED BPT
|
P |
✔ |
✔ |
✔ |
✔ |
| NORPRENE A-60-G
|
N |
- |
- |
✔ |
- |
| FLURAN F-5500-A
|
F |
- |
- |
✔ |
- |
| TYGOPRENE XL-60
|
XL |
- |
- |
✔ |
- |
| W TUBE
|
W |
- |
- |
✔ |
✔ |
Durchflussmenge
| Schlauch Innendurchmesser
|
Ø 1,6mm 1/16
|
Ø 2,4mm 3/32
|
Ø 3,2mm 1/8
|
Ø 4,0mm 4
|
|||
| Anzahl Rollen
|
4 |
2 |
4 |
2 |
4 |
2 |
4 |
| Durchflussmenge/ Rotation
|
0,2 ml |
0,5 ml |
0,45 ml |
0,9 ml |
0,8 ml |
1,45 ml |
1,2 ml |
Farbauswahl
Anzahl Rollen

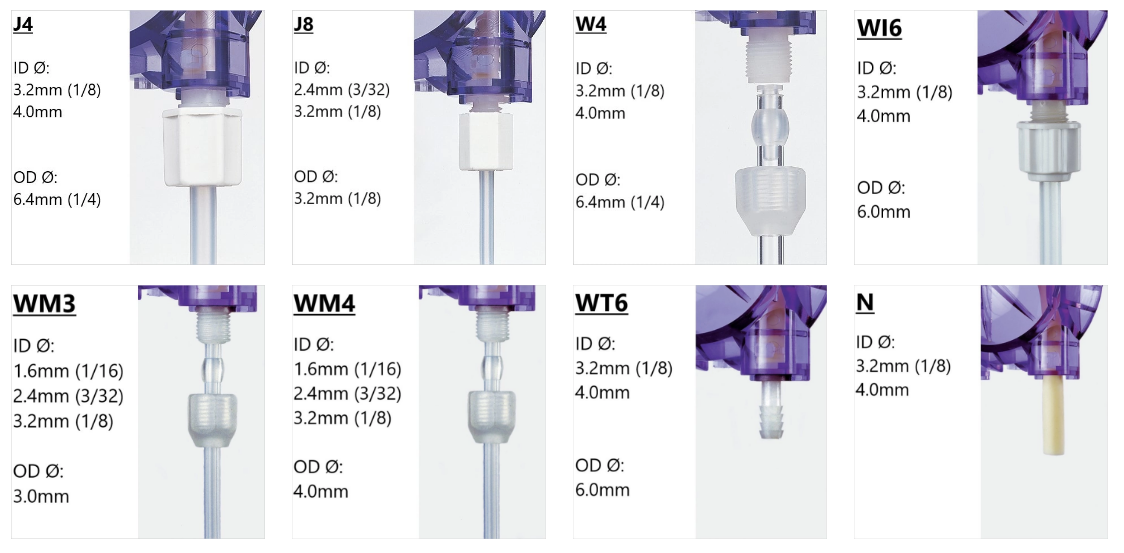

Schlauchanschlussstücke
