Pompe péristaltique WP1000 Pompe péristaltique OEM

La pompe à tuyau OEM la plus polyvalente de la gamme Welco.

La pompe péristaltique WP1000 OEM convient par exemple aux appareils de laboratoire, aux machines à laver ou aux lave-vaisselle, ainsi qu'à l'industrie de l'imprimerie et à l'industrie alimentaire. Même après le montage, le corps de pompe seul peut être librement ajusté selon un angle de 90°. Cela augmente la flexibilité de la conception. Le WP1000 est disponible en six options de couleurs.

La pompe intégrée OEM WP1000, une référence pour les pompes péristaltiques squeeze de WELCO, est conçue pour une élégance fonctionnelle et des performances. Et impressionne également par son installation sans outil.

Pour les fluides sensibles aux UV, la WP1000 est disponible avec un boîtier noir.

Caractéristiques de la pompe WP1000:

- Débit : 0 - 303 ml/min.
- Conçu pour une tubulure continue.
- Disponible en 6 options de couleurs

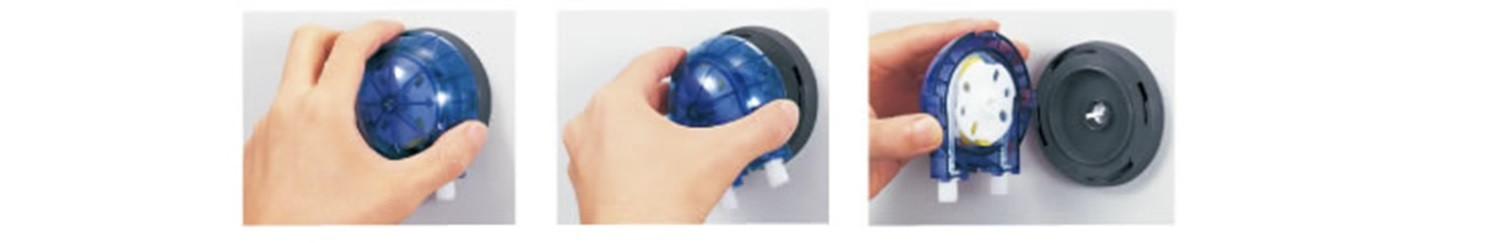

Mécanisme de montage pratique

Le boîtier peut être monté et démonté facilement sans outils. Cela permet également d'effectuer rapidement des opérations de maintenance telles que le remplacement des tuyaux.

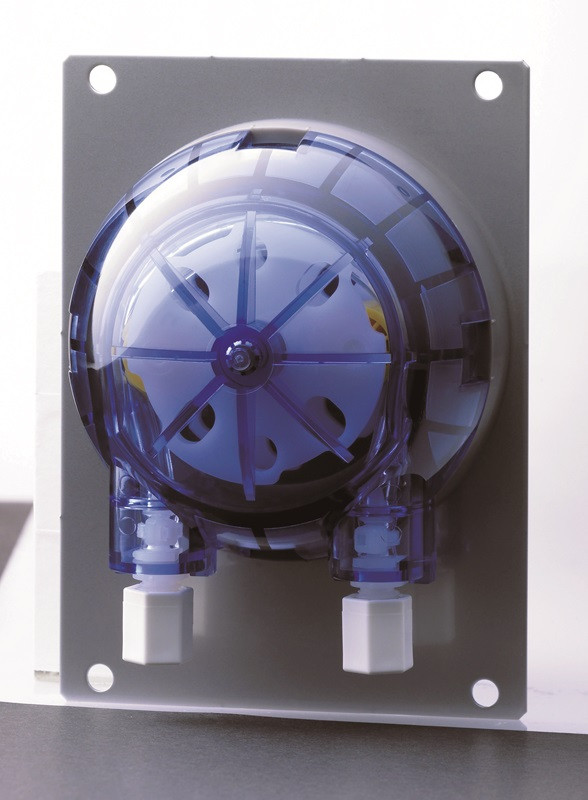

Plaque de montage

La plaque de support est disponible en option.


Données techniques

Pompe péristaltique
WP1000
Température du liquide
5°- 50° C
Plage de température d'environnement spécifiée
0°- 50° C
Plage d'humidité ambiante spécifiée
20% - 80% (sans condensation)
Hauteur d'installation recommandée
2,0 m max.
Certifications et approbations

Moteur à balais

Code du moteur

S

M

L

IG

ID

IF

Tension nominale

24V DC

Vitesse de rotation (load: 100mNm)

19,5

150

225

19

146

208

Tension d'opération

4V – 24V

8V – 24V

Courant de consommation mA

< 200

< 300

< 450

< 200

< 350

< 450

Cycle continu

Max. 5 min

Sens de rotation

Rotation à droite et à gauche

Rotation à droite ou à gauche

Durée de vie

env. 1'000 h

env. 3'000 h

Code de moteur

DS

DM

JG

JD

JF

Tension nominale

12V DC

Vitesse de rotation (charge: 100mNm)

18

140

16.2

145

209

Tension d'opération

3V – 12V

6V – 12V

Courant de consommation mA

< 300

< 600

< 300

< 650

< 810

Cycle continu

Max. 5 min

Sens de rotation

Rotation à droite et à gauche

Rotation à droite ou à gauche

Durée de vie

env. 1'000 h

env. 1'500 – 2'000 h


Moteur sans balais

Code de moteur

PM

PD

Rapport de transmission

1:64

1:42

Tension de fonctionnement

16 V - 24 V DC

16 V - 24 V DC

Vitesse de la pompe

50 – 70 rpm (16 V - 24 V DC)

75 – 117 rpm (16 V - 24 V DC)

Courant de consommation

< 300 mA

< 400 mA

Sens de rotation de la pompe
dans le sens des aiguilles d'une montre
Durée de vie du moteur

env. 5'000 h


Moteur pas à pas hybride

Code de moteur

FB

BA

GA

GD

Rapport de vitesses

1:64

1:8

1:8

1:42

Nombre de phases et type de moteur

2 phase / BI polar system

2 phase / UNI polar system

Tension nominale

1,92 V

1,76 V

3,5 V

Courant nominal

0,8 A/Phase

1,1 A/Phase

1,2 A/Phase

Vitesse de la pompe (tr/min)

0 – 20 tr/min

20 – 150 tr/min

0 – 29 tr/min

Durée de vie

env. 5'000 h

Matériaux et dimensions des tuyaux

Diamètre intérieur du tuyau

Ø 1,6mm

Ø 2,4mm

Ø 3,2mm

Ø 4,0mm

Tube épaisseur de la paroi

1,6 mm
1,6 mm
1,6 mm
1,6 mm
Type de tuyau

Code

1/16
3/32
1/8
4
TYGON 3350/3355

S

-

-

TYGON 2001

U

-

-

-

TYGON E-LFL

EL

-

-

-

NORPRENE A-60-F

NF

-

-

-

PHARMED BPT

P

NORPRENE A-60-G

N

-

-

-

FLURAN F-5500-A

F

-

-

-

TYGOPRENE XL-60

XL

-

-

-

W TUBE

W

-

-

-

Débit du flux

Diamètre intérieur du tuyau

Ø 1,6mm

1/16

Ø 2,4mm

3/32

Ø 3,2mm

1/8

Ø 4,0mm

4

Nombre de rouleaux

4

2

4

2

4

2

4

Quantité de débit par rotation

0,2 ml

0,5 ml

0,45 ml

0,9 ml

0,8 ml

1,45 ml

1,2 ml

Sélection des couleurs

bleu
vert
Transparent
Rouge
Jaune
noir (protection contre la lumière UV)

Nombre de galets

2 rouleaux
4 rouleaux

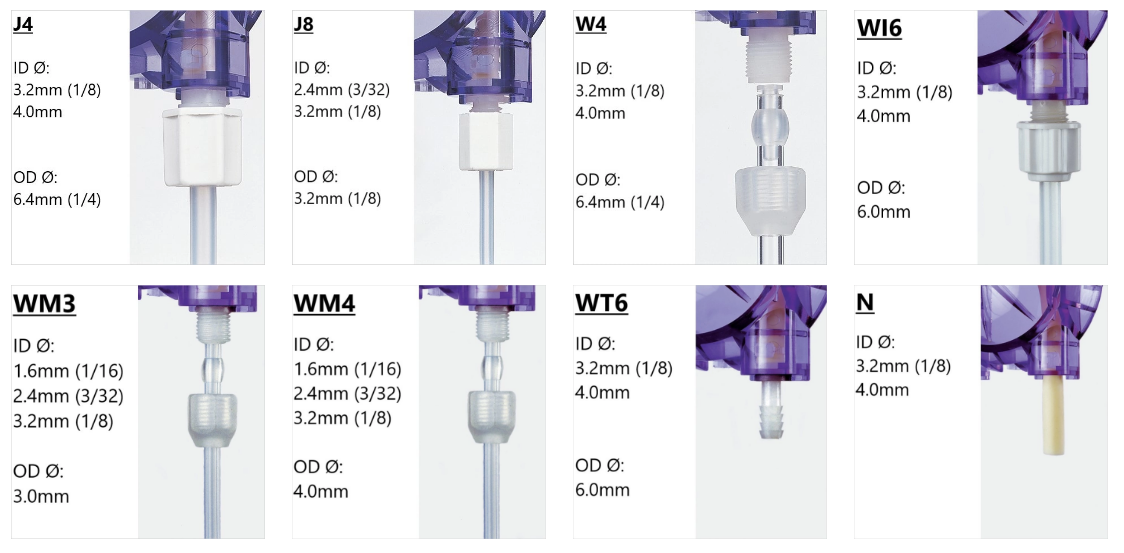

Type de raccord de tuyau
