OEM-Schlauchpumpe WP1100 OEM-Einbaupumpen

Die OEM-Schlauchpumpe WP1100 mit integriertem Panel zur direkten Befestigung.

Die OEM-Schlauchpumpe WP1100, ein Wahrzeichen der WELCO Peristaltikpumpen, ist auf funktionale Eleganz und Leistung ausgelegt. Und überzeugt auch durch die werkzeuglose Installation.

Die WP1100 OEM-Einbaupumpe unterstützt Durchflussraten von bis zu 627 ml pro Minute, je nach Motor und Schlauchdurchmesser. Die Schlauchquetschpumpe ist erhältlich in 5 Farbvarianten.

Als Reaktion auf Kundenanfragen hat Welco sein Produktportfolio mit dem Modell WP1100 ergänzt, das die gleiche Grundkonstruktion wie die WP1000-Serie beibehält, aber mit einem Schlauchinnendurchmesser von ø6,4 mm (1/4") kompatibel ist. Die WP1100 unterstützt Durchflussraten von bis zu 627 ml pro Minute und die Verwendung verschiedener Arten von Schlauchmaterialien.
(Die Abmessungen und die Form unterscheiden sich von denen der WP1000).

Eigenschaften der WP1100 Pumpe:

- Volumenstrom: 0 - 627 ml/min
- für Endlosschläuche ausgelegt
- grösste Auswahl an Motoren

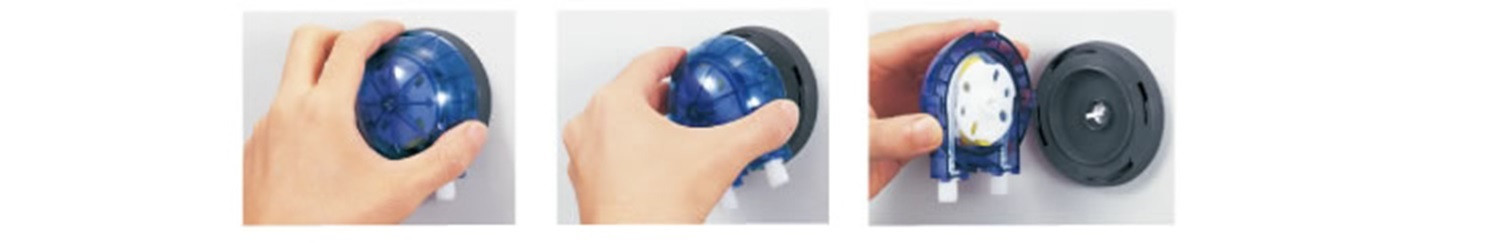

Praktischer Montagemechanismus

Das Gehäuse kann ohne Verwendung von Werkzeugen einfach montiert und entfernt werden. So kann auch eine Wartung, wie beispielsweise ein Schlauchaustausch, schnell durchgeführt werden.

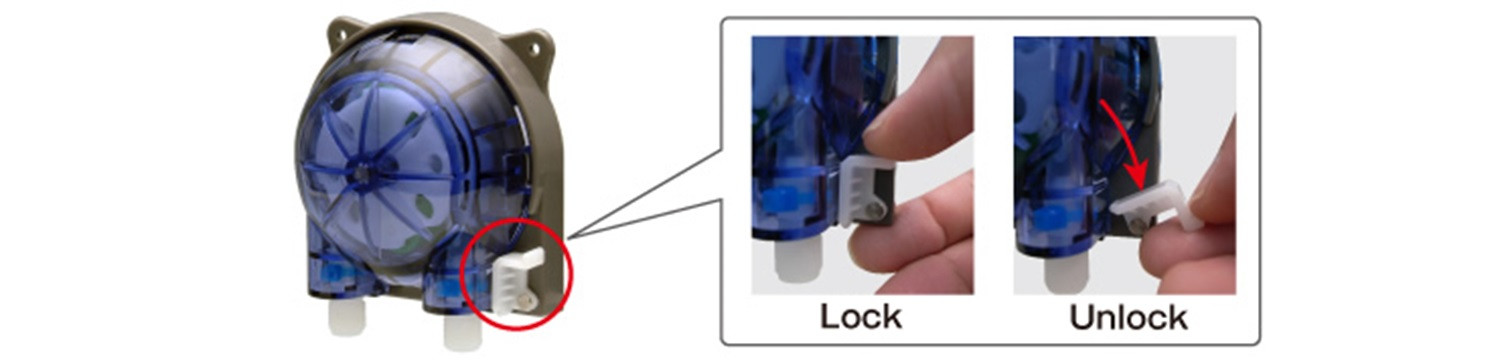

«Lock Function»

Mit der neuen Funktion können Sie das Gehäuse ganz einfach sperren oder entsperren. Dadurch wird das Wegfallen des Gehäuses vermieden, wenn der Betrieb der Pumpe in beiden Richtungen erforderlich ist. Dies ist Optional erhältlich.


Technische Daten

Schlauchpumpe
WP1100
Temperatur vom Produkt
5°- 50° C (41°- 122° F)
Temperatur der Umgebung
0°- 50° C (32° - 122° F)
Luftfeuchtigkeit der Umgebung
Nicht kondensierend: <80% bis 31°C, lineare Abnahme bis auf 50% bei 40°C
Ansaughöhe
max. 2,0 m
Zertifizierungen und Zulassungen

Bürstenmotor

Bürstenmotor 24V DC

S

M

L

IG

ID

IF

Drehzahl Pumpe min-1

19,5

150

225

19

146

208

Spannungsbereich

4V – 24V

8V – 24V

Max. Nennstrom mA

< 200

< 300

< 450

< 200

< 350

< 450

Dauerbetrieb

Max. 5 min

Drehrichtung

UZS und GUZS

UZS oder GUZS

Lebensdauer

1'000 h

3'000 h

Code vom Motor

DS

DM

JG

JD

JF

Drehzahl Pumpe min-1

18

140

16.2

145

209

Spannungsbereich

3V - 12V

6V - 12V

Max. Nennstrom mA

< 300

< 600

< 300

< 650

< 810

Dauerbetrieb

Max. 5 min

Drehrichtung

UZS und GUZS

UZS oder GUZS

Lebensdauer

1'000 h

1'500 – 2'000 h


Bürstenloser Motor

Motor Code

PM

PD

PL

Getriebeübersetzung

1:64

1:42

1:8

Spannung

16V - 24V DC

16V - 24V DC

16V DC

Drehzahl Pumpe

50 - 70 min-1 (16V - 24V DC)

75 - 110 min-1 (16V - 24V DC)

ca. 348 min-1

Verbrauchsstrom

< 300 mA

< 400 mA

< 700 mA

Drehrichtung Pumpe im Uhrzeigersinn
Lebensdauer Motor

Richtwert: 5'000 h


Hybrid-Schrittmotor

Motor Code

FB

BA

GA

GD

Getriebeübersetzung

1:64

1:8

1:8

1:42

Anzahl Phasen / Beschaltungsart

2 Phasen / BI Polar System

2 Phasen / UNI Polar System

Nennspannung

1,92 V

1,76 V

3,5 V

Nennstrom

0,8 A/Phase

1,1 A/Phase

1,2 A/Phase

Drehzahl Pumpe

0 – 20 min-1

20 – 150 min-1

0 - 29 min-1

Lebensdauer

Richtwert: 5'000 h


Einphasen Synchronmotor (Wechselstrommotor)

Motor Code

EE

EF

Wechselspannung

230V AC (220 - 240V)

110V AC (110 - 120V)

Frequenz

50 Hz

50/60 Hz

Eingangsleistung

8 W

Drehzahl Pumpe

20 min-1

18/22 min-1

Lebensdauer

Richtwert: 2'000 h

Betriebsart

Max. 5 Minuten durchgehende Betriebszeit. Nicht für Dauerbetrieb geeignet.

Schlauchmaterial und Grössen

Schlauch Innendurchmesser

Ø 4,8mm

Ø 6,4mm

Schlauch Wandstärke

1,6 mm
1,6 mm
Schlauchmaterial

Code

3/16
1/4
TYGON 3350/3355

S

TYGON 2001

U

TYGON E-LFL

EL

-

NORPRENE A-60-F

NF

PHARMED BPT

P

NORPRENE A-60-G

N

FLURAN F-5500-A

F

W TUBE

W


Durchflussmenge

Schlauch Innendurchmesser

Ø4,8mm

Ø6,4mm

Anzahl Rollen

2

2

Durchflussmenge/ Rotation

1.95 ml

3.0 ml

Farbauswahl

blau
grün
transparent
rot
gelb

Rollen

2 Rollen

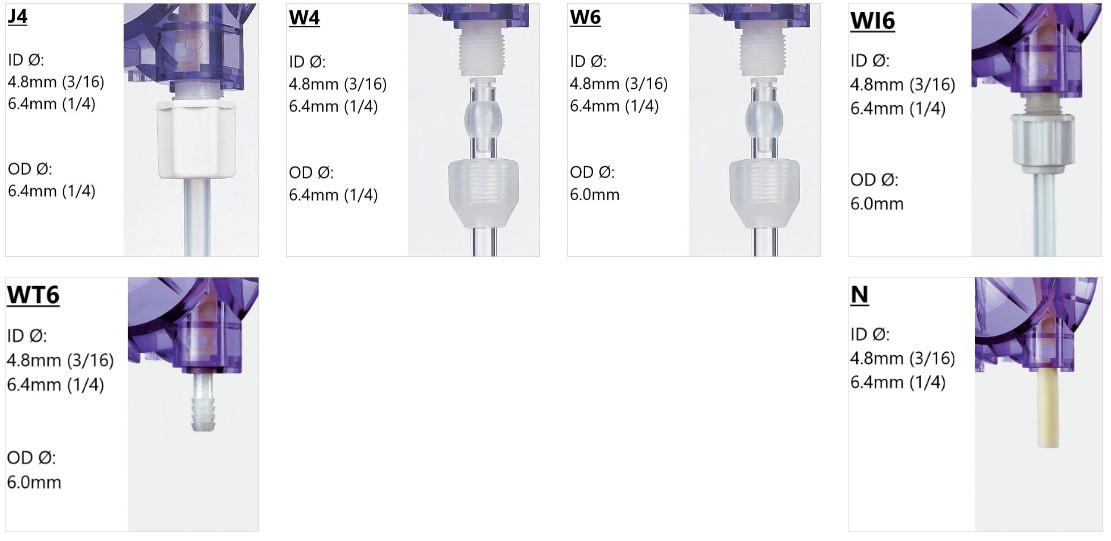

Schlauchanschlussstücke
