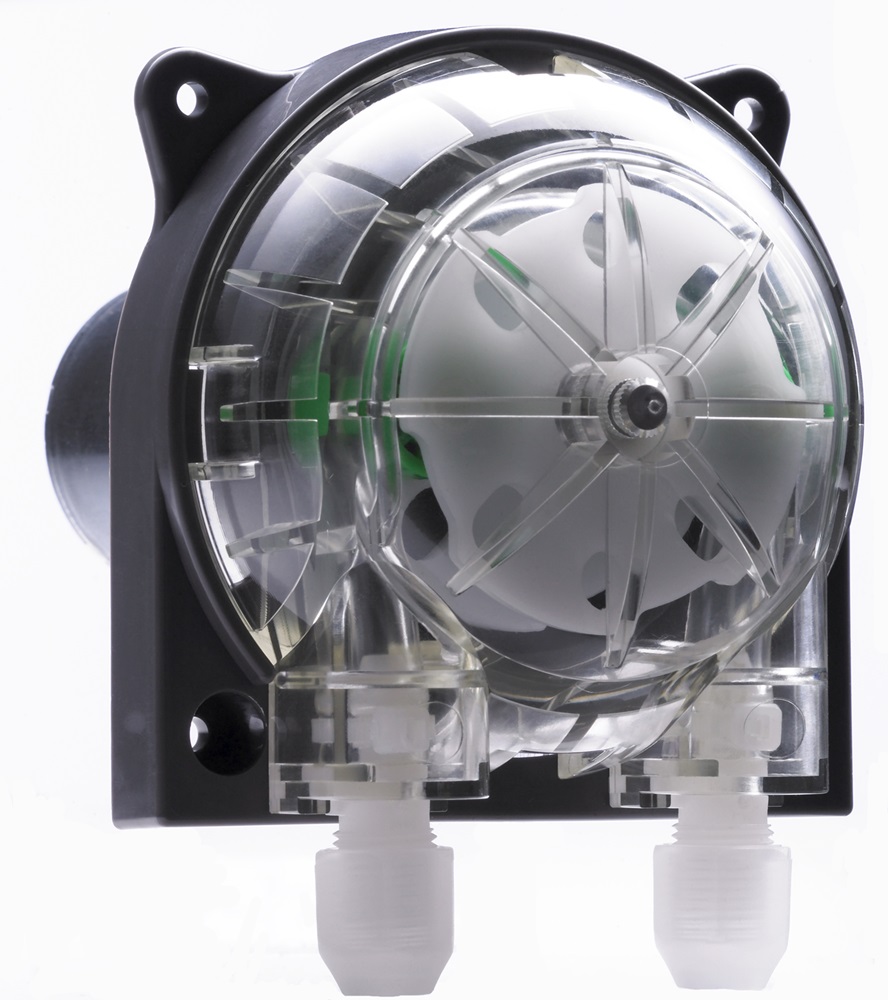

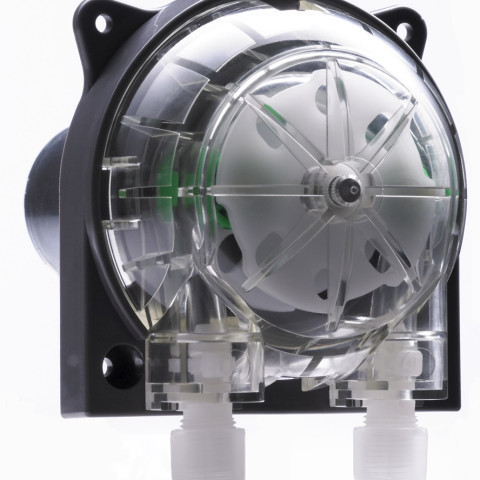

Pompe péristaltique WP1100 Pompe péristaltique OEM

La pompe péristaltique OEM WP1100 avec panneau intégré pour un montage direct.

La pompe péristaltique OEM WP1100, emblème des pompes péristaltiques WELCO, est conçue pour une élégance fonctionnelle et des performances. Il impressionne également par son installation sans outil.

La pompe OEM intégrée WP1100 supporte des débits allant jusqu'à 627 ml par minute, en fonction du moteur et du diamètre du tuyau. La pompe de compression du tuyau est disponible en 5 variantes de couleur.

En réponse aux demandes des clients, Welco a élargi sa gamme de produits avec le modèle WP1100, qui conserve la même conception de base que la série WP1000 mais est compatible avec un diamètre interne de tuyau de 1/4" (ø6,4 mm). Le WP1100 supporte des débits allant jusqu'à 627 ml par minute et l'utilisation de différents types de matériaux de tubes.
(Les dimensions et la forme diffèrent de celles de la WP1000).

Caractéristiques de la pompe WP1100 :

- Débit : 0 - 627 ml/min
- conçu pour un tubage continu
- le plus grand choix de moteurs

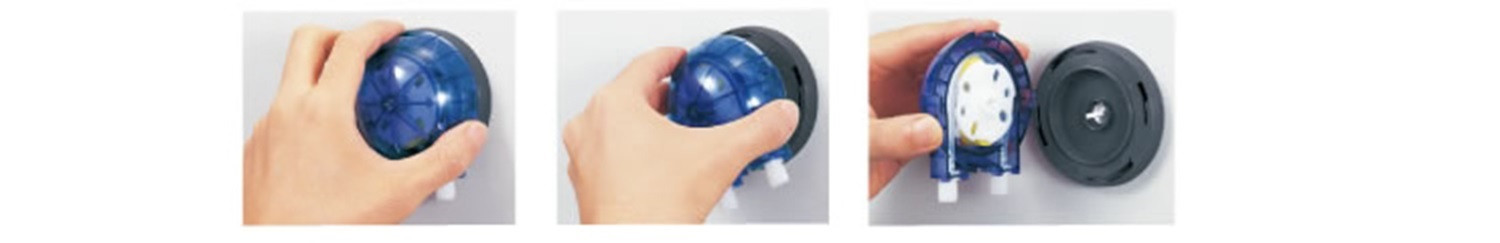

Mécanisme de montage pratique

Le boîtier se monte et se démonte facilement sans outil. Cela rend également l'entretien, tel que le remplacement des tuyaux, rapide.

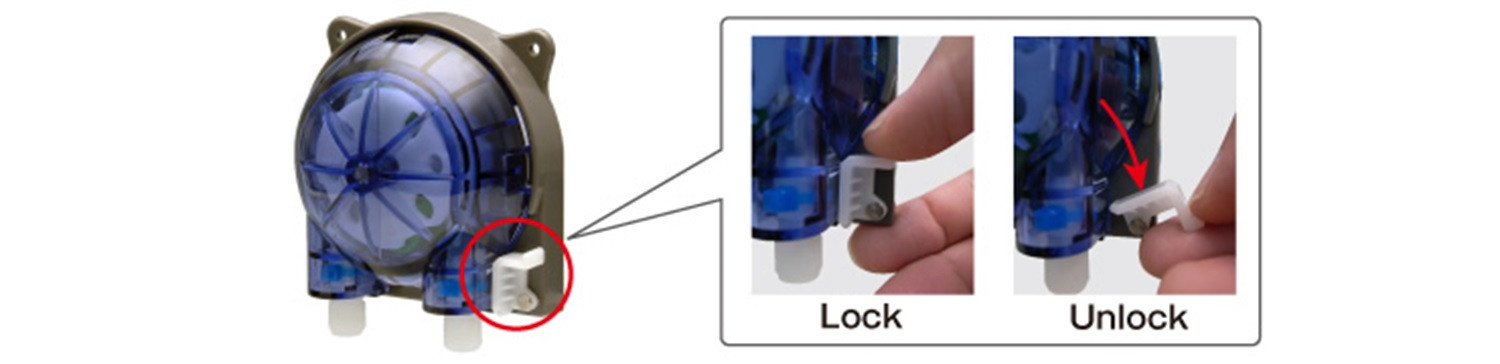

"Fonction de verrouillage"

La nouvelle fonction vous permet de verrouiller ou de déverrouiller facilement le boîtier. Cela évite que le boîtier ne tombe lorsqu'il est nécessaire de faire fonctionner la pompe dans les deux sens. Ceci est disponible en option.


Spécifications générales

Pompe péristaltique
WP1100
Température du produit
5°- 50° C (41°- 122° F)
Température ambiante
0°- 50° C (32° - 122° F)
Humidité ambiante
Sans condensation : <80% jusqu'à 31°C, diminution linéaire jusqu'à 50% à 40°C
Hauteur de l'admission
max. 2,0 m
Certifications et approbations

Moteur à balais

Code du moteur

S

M

L

IG

ID

IF

Vitesse de la pompe min-1

19,5

150

225

19

146

208

Tension d'opération

4V – 24V

8V – 24V

Max. Courant nominal mA

< 200

< 300

< 450

< 200

< 350

< 450

Cycle continu

Max. 5 min

Sens de rotation

Rotation à droite et à gauche

Rotation à droite ou à gauche

Durée de vie

env. 1'000 h

env. 3'000 h

Code du motor

DS

DM

JG

JD

JF

Vitesse de la pompe min-1

18

140

16.2

145

209

Tension d'opération

3V - 12V

6V - 12V

Courant de consommation mA

< 300

< 600

< 300

< 650

< 810

Cycle continu

Max. 5 min

Sens de rotation

Rotation à droite et à gauche

Rotation à droite ou à gauche

Durée de vie

env. 1'000 h

env. 1'500 – 2'000 h


Moteur sans balais

Code du moteur

PM

PD

PL

Rapport de transmission

1:64

1:42

1:8

Tension de fonctionnement

16V - 24V DC

16V - 24V DC

16V DC

Vitesse de la pompe

50 - 70 min-1 (16V - 24V DC)

75 - 117 min-1 (16V - 24V DC)

ca. 348 min-1

Courant de consommation

< 300 mA

< 400 mA

< 700 mA

Sens de rotation de la pompe

dans le sens des aiguilles d'une montre

Durée de vie du motor

env. 5'000 h


Moteur pas à pas hybride

Code de moteur

FB

BA

GA

GD

Rapport de vitesses

1:64

1:8

1:8

1:42

Nombre de phases / type de câblage

2 Phasen / BI Polar System

2 Phasen / UNI Polar System

Tension nominale

1,92 V

1,76 V

3,5 V

Courant nominal

0,8 A/Phase

1,1 A/Phase

1,2 A/Phase

Vitesse de la pompe

0 – 20 min-1

20 – 150 min-1

0 - 29 min-1

Durée de vie

env. 5'000 h


Moteur synchrone monophasé (moteur AC)

Code de moteur

EE

EF

Tension CA

230V AC (220 - 240V)

110V AC (110 - 120V)

Fréquence

50 Hz

50/60 Hz

Puissance d'entrée

8 W

Vitesse de la pompe

20 min-1

18/22 min-1

Durée de vie

env. 2'000 h

Mode de fonctionnement

Max. 5 minutes de fonctionnement continu. Ne convient pas à un fonctionnement continu.

Matériaux et dimensions des tuyaux

Diamètre intérieur du tuyau

Ø 4,8mm

Ø 6,4mm

Tube épaisseur de la paroi

1,6 mm
1,6 mm
TYpe de tuyau
Code
3/16
1/4
TYGON 3350/3355

S

TYGON 2001

U

TYGON E-LFL

EL

-

NORPRENE A-60-F

NF

PHARMED BPT

P

NORPRENE A-60-G

N

FLURAN F-5500-A

F

W TUBE

W


Débit du flux

Diamètre intérieur du tuyau

Ø4,8mm

Ø6,4mm

Nombre de rouleaux

2

2

Quantité de débit par rotation

1,95 ml

3,0 ml

Sélection des coleurs

bleu
vert
transparent
rouge
jaune
noir (protection contre la lumière UV)

Nombre de galets

2 rouleaux
4 rouleaux

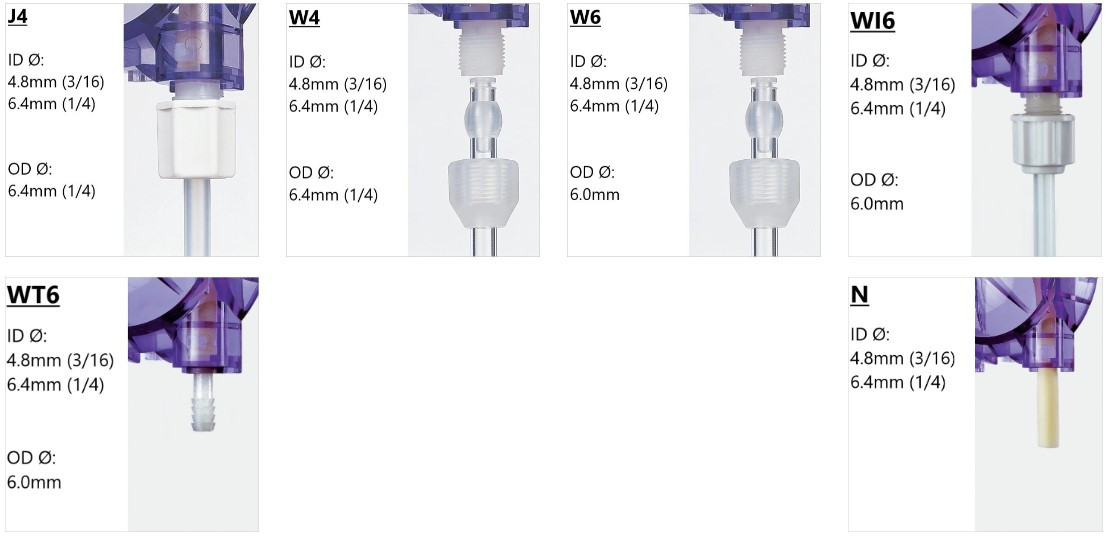

Type de racord de tuyau
