La pompe péristaltique compacte OEM WPX1/WPX1C, avec un grand choix de moteurs
La WPX1/WPX1C est une pompe péristaltique puissante avec un grand choix de moteurs et de nombreux tuyaux adaptés. La tête de pompe est disponible en six variantes de couleur. Un design compact et un boîtier de la taille de la paume de la main.
Pour les liquides qui doivent être protégés des UV, une WPX1/WPX1C avec un boîtier noir opaque aux UV est disponible.
Comme le boîtier (couvercle) peut être monté et retiré manuellement sans outils, les travaux d'entretien comme le remplacement des tuyaux sont rapides. Sur le WPX1C, le rotor et le tuyau restent à l'intérieur du boîtier lorsque celui-ci est séparé du moteur. Cela simplifie encore le remplacement du tuyau.
Caractéristiques de la pompe WPX1/WPX1C:
- Construction compacte
- Débit volumétrique : 0 - 121 ml/min
- Disponible en 6 variantes de couleur
- Différents types de moteurs disponibles
Mécanisme de montage pratique
Le boîtier peut être facilement monté et démonté sans l'aide d'outils. Cela signifie que l'entretien, comme le remplacement des tuyaux, peut également être effectué rapidement.

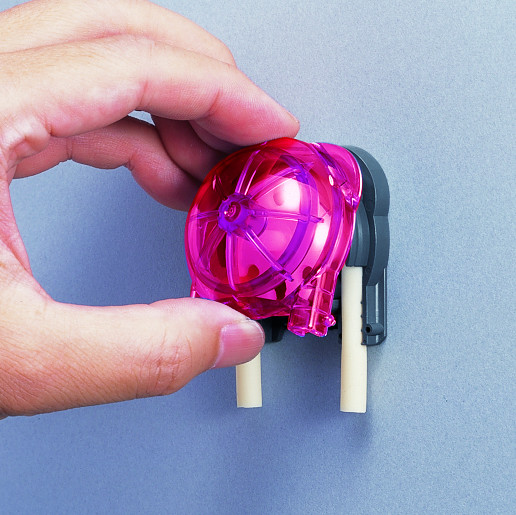

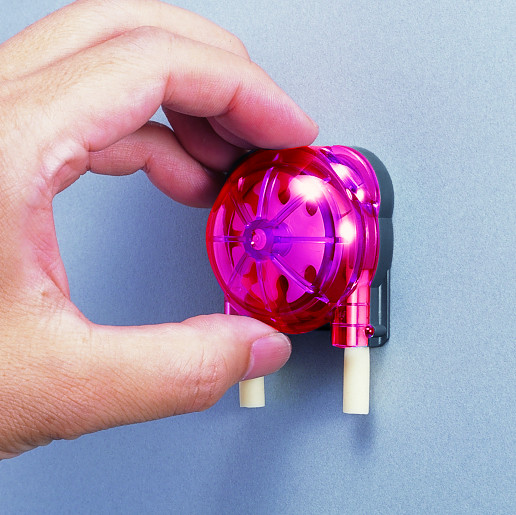

Mécanisme de montage de la tête de pompe WPX1:

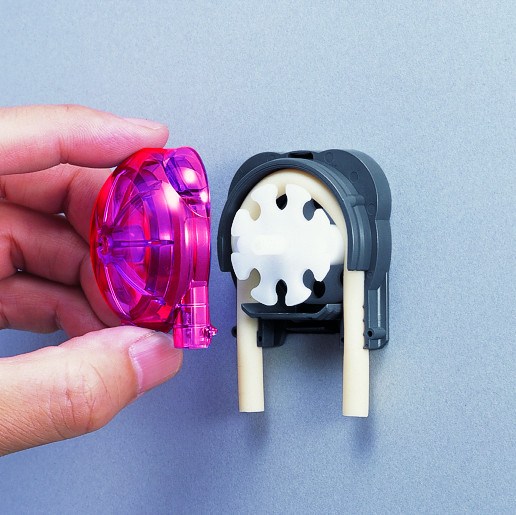

Le rotor et le tuyau sont fixés à la base du moteur.

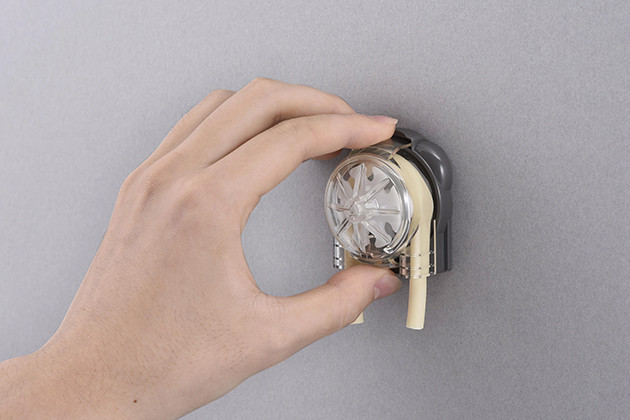

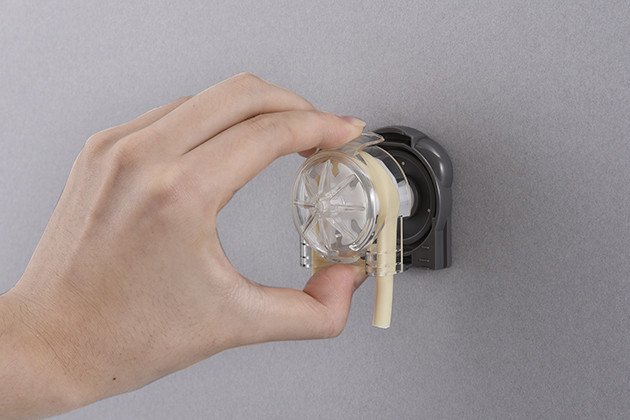

Mécanisme d'installation de la tête de pompe WPX1C : Disponible à partir de 2023

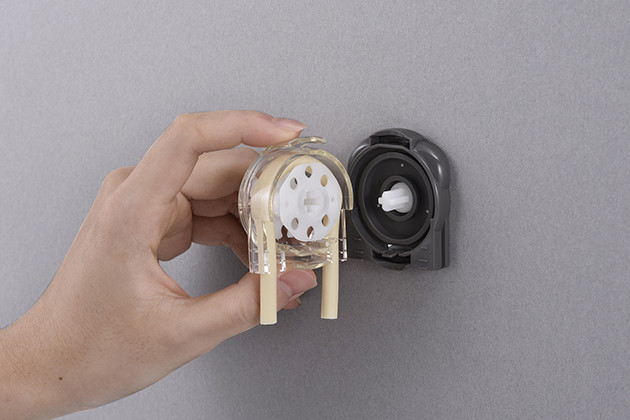

Le rotor et le tube sont fixés dans le boîtier (caps).

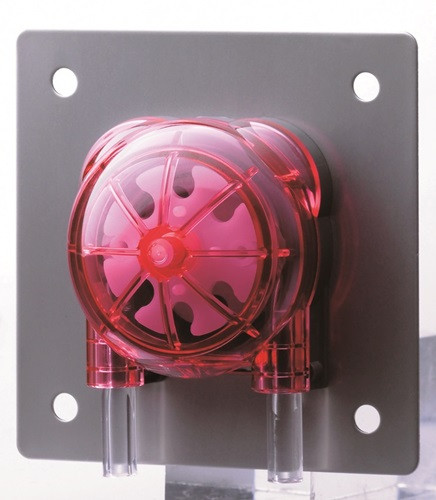

Plaque de montage
La plaque de montage est disponible en option.
Spécifications générales
| Peristaltic pump
|
WPX1
|
| Temperature product
|
5°- 50° C
|
| Environmental temperature
|
0°- 50° C
|
| Specified ambient humidity range
|
20% - 80% RH (with no condensation)
|
| Recommended installation height
|
2,0m max.
|
| Certifications & Approvals
|
 |
Moteurs DC avec balais
|
Brush motor 24V DC |
S |
M |
L |
IG |
ID |
IF |
|
RPM (load:100mNm) |
19,5 min-1 |
150 min-1 |
225 min-1 |
19 min-1 |
146 min-1 |
208 min-1 |
|
Operation voltage |
4V – 24V |
8V – 24V |
||||
|
Consumption current mA |
200 mA |
300 mA |
450 mA |
200 mA |
350 mA |
450 mA |
|
Continuously cycle |
max. 5 min |
✔ |
||||
|
Lifetime |
Approx 1'000 h |
Approx 3'000 h |
||||
|
Brush motor 12V DC |
DS |
DM |
JG |
JD |
JF |
|
RPM (load:100mNm) |
18 min-1 |
140 min-1 |
16.2 min-1 |
145 min-1 |
209 min-1 |
|
Operation voltage |
3V - 12V |
6V - 12V |
|||
|
Consumption current mA |
300 mA |
600 mA |
300 mA |
650 mA |
810 mA |
|
Continuously cycle |
max. 5 min |
✔ |
|||
|
Lifetime |
Approx 1'000 h |
Approx 1'500 – 2'000 h |
|||
Moteurs DC sans balais
| Motor code
|
PM |
PD |
| Configuration
|
1:64 |
1:42 |
| Tension d'opération
|
16V - 24V DC |
16V – 24V DC |
| Vitesse de rotation de la pompe (rpm)
|
50 – 70rpm (16V - 24V 100mNm Load) |
75 – 117rpm (16V – 24V 100mNm Load) |
| Courant de consommation
|
< 300 mA |
< 400 mA |
| Direction de rotation
|
dans le sens des aiguilles d'une montre | |
| Durée de vie du moteur
|
5’000hr – Pas une valeur garantie |
|
Moteur pas à pas hybride
| Motor code
|
FB |
FA |
| Configuration
|
1:64 |
1:8 |
| Number of phases and motor type
|
2 phase / BI polar system |
|
| Rated Voltage
|
1,92 V |
|
| Rated Current
|
0,8 A/Phase |
|
| Pump speed (rpm)
|
0 to 20rpm |
20 to 150rpm |
| Life
|
5’000hr – Not a guaranteed value |
|
Matériau et dimensions des tuyaux flexibles
| Tube inner diameter
|
Ø 1.6mm 1/16 |
Ø 2.4mm 3/32 |
Ø 3.2mm 1/8 |
Ø 4.8mm 3/16 |
|
| Tube type
|
Code |
|
|||
| TYGON 3350/3355
|
S |
- |
✔ |
✔ |
✔ |
| TYGON 2001
|
U |
- |
- |
✔ |
- |
| TYGON E-LFL
|
EL |
- |
- |
✔ |
✔ |
| NORPRENE A-60-F
|
NF |
✔ |
✔ |
✔ |
✔ |
| PHARMED BPT
|
P |
✔ |
✔ |
✔ |
✔ |
| NORPRENE A-60-G
|
N |
- |
- |
✔ |
✔ |
| FLURAN F-5500-A
|
F |
- |
- |
✔ |
✔ |
| TYGOPRENE XL-60
|
XL |
- |
- |
✔ |
- |
| W TUBE
|
W |
- |
- |
✔ |
✔ |
Plage de débit (eau)
| Tube inner diameter
|
Ø 1.6mm 1/16 |
Ø 2.4mm 3/32 |
Ø 3.2mm 1/8 |
Ø 4.8mm 3/16 |
||||
| Number of rollers
|
2 |
4 |
2 |
4 |
2 |
4 |
2 |
4 |
| Flow amount per rotation
|
0,17 ml |
0,15 ml |
0,35 ml |
0,3 ml |
0,6 ml |
0,5 ml |
1,2 ml |
0,9 ml |
Choix des couleurs
Rouleaux

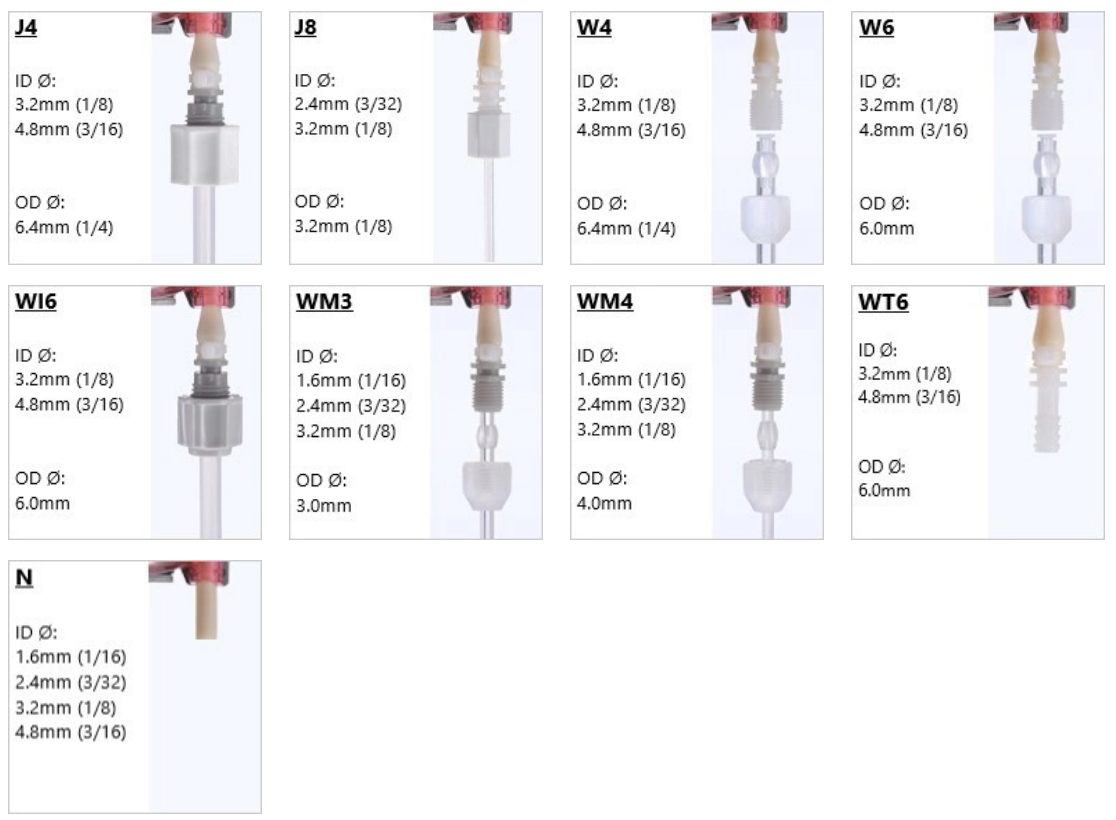

Raccords pour tuyaux
